1.1  室外通信光纜交接箱 、通信交接箱、 通訊光纜交接箱主要用于通信光纜出局后至各光分配節點的連接、分配和高度。本產品提供安全可靠、靈活機動的光纖線路管理，適用于各種光通信網絡，尤其適合于用戶光纖接入網工程。



1.2 結構

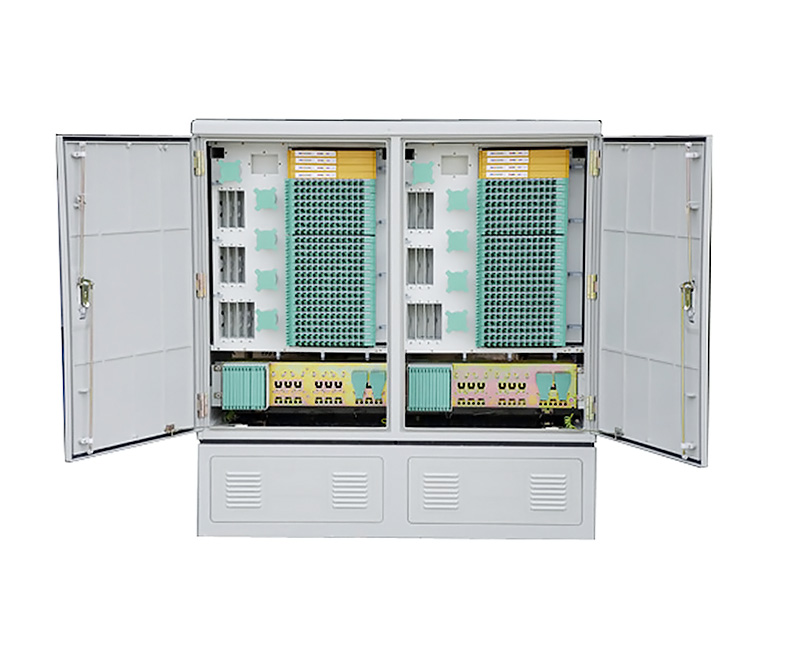

GXF5-9型室外光纜交接箱由外箱體、內部金工件、熔接配線一體化模塊、熔接模塊、光纜固定保護裝置及附件組成。

箱體正面配置24套熔接配線一體化模塊。

說明：箱體底部可配置直通模塊。



1.3 主要特點



1.3.1 箱體介紹



        不銹鋼箱體



1、使用壽命長---箱體采用不銹鋼制作，解決箱體老化開裂問題，使用壽命長達30年以上。

2、適應惡劣的環境---能適應多變的氣候，惡劣的工業環境、侵蝕的化學劑、高強度的紫外線以及機械壓力變化的全天候使用環境。

3、 防雨、防雪、防塵、防蟲害---箱體密封條采用耐老化、耐化學劑、回彈性強的硅橡膠高性能發泡密封條，能有效防雨、防塵、防止昆蟲進入。

4、安全、可靠---箱體門鎖結構上采用三點式鎖定，門鎖采用防水型手動鎖（并配有鑰匙），彈起式開啟手柄，無需外加輔助機構。



1.3.2 設備特點



1、箱體采用雙層結構，內放保溫層。表面靜電噴塑處理，造型簡潔大方，能起到隔熱、耐腐蝕、防水作用，密封性能可達IP65級要求。

2、本設備適用于室外落地式安裝，配有安裝底座。

3、本設備有調線部分、存儲部分、直接熔接部分、光纜的開剝、固定、接地等部分組成。

4、調線部分采用抽屜式托盤結構，集熔接、盤儲、配線為一體，簡單明了，既保證了光纖的曲率半徑，又大大簡化了工程維護工作量。

5、適配器采用傾斜、卡式安裝，操作快捷方便，傳輸損耗低，避免光傳輸時可能對眼睛造成的傷害，卡座可安裝FC型、SC型、ST型適配器。

6、存儲部分可存儲多余的跳纖，空間大，盤繞方便，曲率半徑大于40mm。

7、直接熔接部分的熔接盤為抽屜式結構，使用簡單，操作方便。

8、光纜固定簡單牢固，接地保護安全可靠，并可集中導出，操作方便。

9、適用于普通光纜，也適用于帶狀光纜。



1.4 主要技術性能指標



1.4.1 使用條件：環境溫度：-40℃～＋60℃；



         環境濕度：≤95%（+40℃時）；



         大氣壓力：70kPa～106kPa；



1.4.2 連接器衰減（插入、互換、重復）≤0.3db；



1.4.3 回波損耗：APC型≥60db，UPC≥50db，PC型≥45dB；



1.4.4 連接器插拔耐久性壽命>1000次；



1.4.5 箱體防護等級：IP65級；



1.4.6 阻燃：符合GB5169.7實驗A要求；



1.4.7 絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2×10 MΩ/500V（DC）；



1.4.8 耐電壓：接地裝置與箱體金工件之間的絕緣電阻不小于3000V（DC）/1min光交箱。
