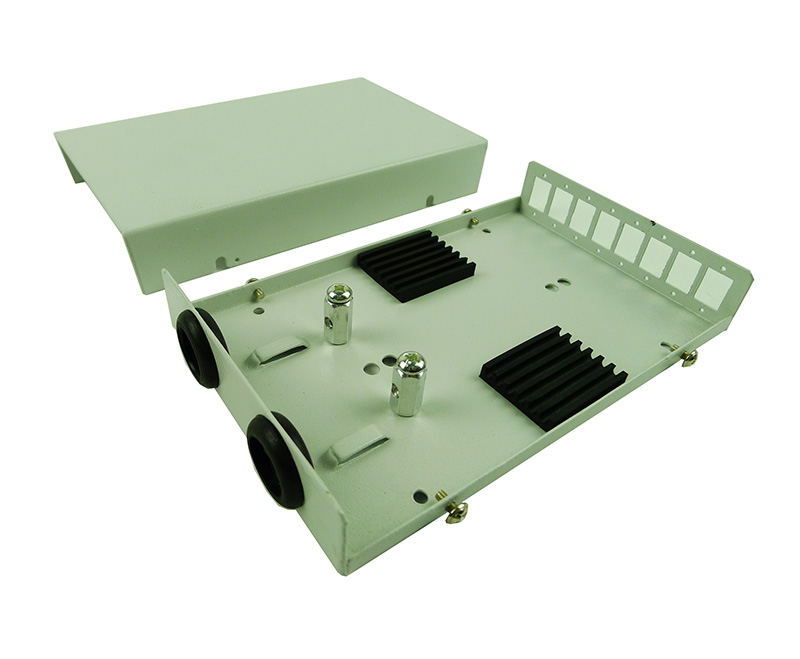

接口型光纜終端盒是在光纜敷設的終端保護光纜和尾纖熔接的盒子，主要用于室內光纜的直通接續和分支接續及光纜終端的固定，起到尾纖盤儲和保護接頭的作用。



1 按外殼材料分類，可分為ABS塑料外殼和金屬外殼。

2 按光纜接線方式，可分為尾纖式和接口型。

3 按是否可以裝配適配器分類，可以分為可裝配適配器型和不可裝配適配器型。



u 光纜終端盒由外殼、內部構件、光纖接頭保護件3部分組成。

外殼: 外殼應能方便開啟,便于安裝;外殼應有用于將光纜金屬構件高壓防護接地的引出裝置。

內部構件:內部構件應包括以下部分: A. 支撐架:內部結構的主體,用于內部結構的支撐； B. 集纖盤:用于有順序地存放光纖接頭(及其保護件)和余留光纖,可余留光纖的長度不小于1.6MM，余留光纖盤放的曲率半徑應不小于37.5MM。并有為重新接續提供容易識別纖號的標記和方便操作的空。C. 固定裝置:用于光纜護套固定、光纜加強構件固定和配線尾纖固定。



1.重量輕、強度高，環氧靜電噴塑，外形美觀，使用方便。

2.熔接盤采用疊加式結構，配置靈活，可取下到工作臺上熔接，操作維護方便快捷

3.內配光纜固定裝置、熔接盤和過線夾，并有可靠的接地裝置。具有光纜固定，熔接功能，起熔接光纜的作用，用于實現尾纖和光纜的連接



終端盒的作用就是將兩段光纜連接起來。終端盒是光纜的端頭接入的地方，然后通過光跳線接入光交換機。因此，終端盒通常是安裝在19英寸機架上的，可以容納光纜端頭的數量比較多。 接頭盒的作用就是將兩段光纜連接起來。終端盒就是將光纜跟尾纖連接起來起保護作用的。實際工作中終端盒可以作室內接頭盒用但是很少將接頭盒當終端盒用用途不一樣。



工作溫度：-25℃～+40℃；相對濕度：≤85%(+30℃時)；

儲存溫度: -25℃～+55℃；大氣壓力：70kPa～106kPa。



1.擰開上面的螺絲，打開上蓋

2.預留出要熔接的光纜，將光纜內的鋼絲固定在前端的支架上，并將光纜固定在進纜口

3.將預留出來的光纜剝開跟尾纖用光纖熱縮管熔接在一起，固定在熔纖盤里。

4.蓋上上蓋，擰上螺絲。



1、信息模塊、多用戶光纜終端盒、集合點配線模塊安裝位置、安裝方式和高度應符合設計要求。

2、安裝在活動地板內或地面上時，應固定在接線盒內，信息面板采用直立和水平等形式，接線盒蓋可開啟，并應具有防水、防塵、抗壓功能，接線盒蓋面應與地面齊平。

3、光纜終端盒底盒同時安裝信息模塊和電源插座時，間距及采取的防護措施應符合設計要求。

4、光纜終端盒底座的固定方法應以現場施工的具體條件來定，可用膨脹螺釘、射釘?shù)确椒ò惭b，信息模塊明裝底盒的固定方法根據施工現場條件而定。

5 、固定螺絲需擰緊不應產生松動現象。底座、信息模塊與面板的安裝應牢固穩定，無松動現象，面板應保持在一個水平面上做到美觀整齊。

6、安裝在墻上的光纜終端盒，其位置宜高出地面300MM左右。在房間地面采用活動地板時。光纜終端盒應離活動地板表面300MM。

7、各種插座面板應有標識以顏色、圖形、文字表示所接終端設備業務類型。

8、工作區內終接光纜的光纖連接器件及適配器安裝底盒應具有足夠的空間并應符合設計要求。
