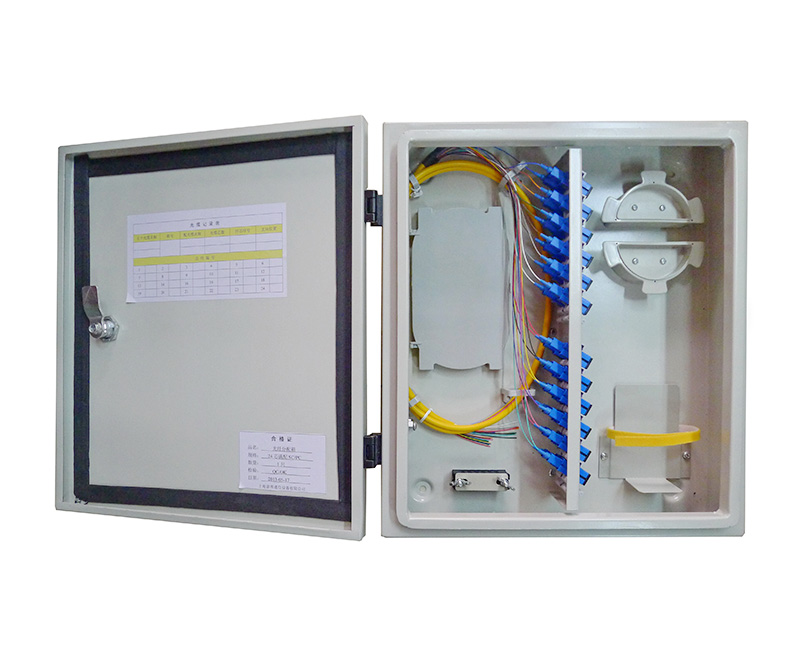

光纜分纖箱是用于室外、樓道內或室內連接主干光纜與配線光纜的接口設備。那么光纜分纖箱中如何接線呢？以及它的特點有哪些，今天我們一起來了解一下，希望對大家有所幫助！



光纜分纖箱接線方法：



a.為方便熔接可將箱體取下操作，亦可單獨將熔接盤取下操作；



b.將分路器模塊旋轉框向上取出箱體，并取下光纜穿線滑塊，妥善放置；



c.開剝光纜，長度約1.5m，在光纜開剝處纏繞幾圈絕緣膠布，再用喉箍進行緊固；



d.熔接配線光纜，按圖4盤繞，操作完成后，將模塊旋轉框插入鉸鏈旋轉軸；



e.熔接后的SC尾纖連接器插入分路器輸入端口，如暫不開通將其停放在 “停泊區” ；



f.進行光纜加強芯接地，將接地線從光纜入口引出接地；



g.固定好光纜穿線滑塊，將箱體重新安裝于墻體背板上。



光纜分纖箱特點：



1.適用多種使用場景：室內、室外、掛墻、掛桿、新老樓盤。



2.模塑箱體，安裝背板設計，造型美觀小巧，安裝方便快捷，便于大規模施工。



3.分路器模塊端口傾斜15°設計，走線路由順暢。



4.系列化插片可積木化組合，擴容方便，投資節省。



5.皮線光纜采用專用卡槽設計，可帶活接頭入盒，固定可靠，布放簡便效率高。



以上就是光纜分纖箱的接線方法以及它的特點，而且本產品也應用于FTTH接入系統中的終端接入環節中，特別適用于室外壁掛式或抱箍式條件下使用。通過配線箱內的適配器，用光纖跳線引出光信號，實現光配線功能。
