在通信行業中，想必大家對光纜交接箱并不陌生，而它的種類有很多，那么今天我們來了解一下室外光纜交接箱，如下是它的作用、結構及使用方法。



作用：

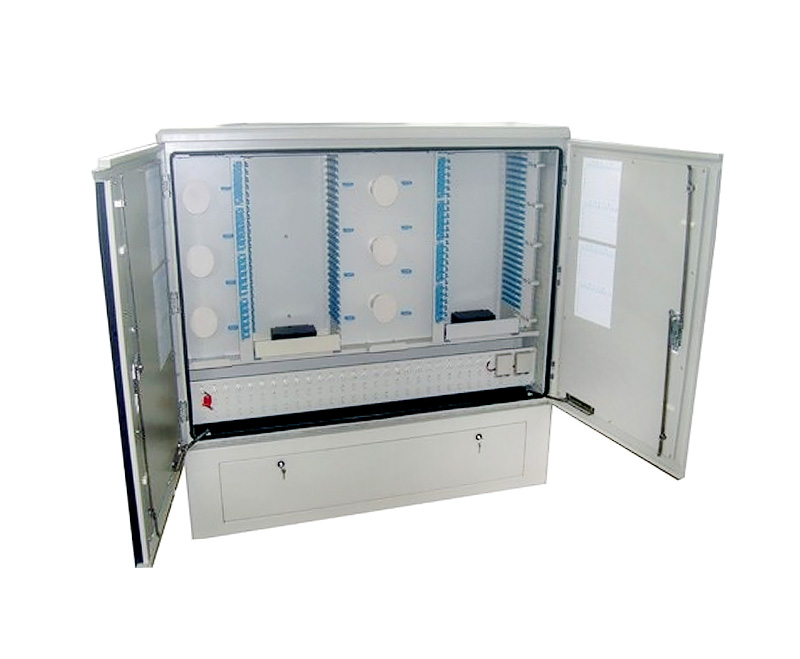

室外光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備。光纜引進室外光纜交接箱后，經固定、端接、配纖今后，運用跳纖將主干層光纜和配線層光纜連通。室外光纜交接箱是用于光纜接入網中主干光纜與配線光纜交接處的接口設備。



結構：



室外光纜交接箱的結構主要由箱體、內部金工件、光纖活動銜接器及備附件構成。依照運用場合不一樣，可分為室內型和室外型兩種，室外光纜交接箱還可以落地、架空、壁掛裝置。室外型的光纜交接箱的箱體外形尺寸不宜超過1600 mm、1100 mm、400 mm（高、寬、深）。



使用方法：



1、光纜從箱體底部進線孔進入光纜交接箱，光纜進入箱體后在距箱體底部50mm處開剝，開剝長度600mm。



2、光纜固定至底部光纜引進單元。



3、主光纜進入一體化熔接配線單元，在此與尾纖熔接。



4、一體化熔配單元為抽屜式構造。熔接時將單元抽出，操作結束后，將單元推動滑槽，推到底時，單元將主動確定，每個一體化熔接下來配線單元可卡12位FC或SC適配器，一起可熔接12芯光纖。



5、每個單元蓋板上貼有熔接標識記載表。每熔接完一個單元，須作好熔接記載。



6、光纖線路的銜接和調度均通過穿插銜接，用雙頭尾纖在箱體正面完成。雙頭尾纖選擇不一樣長度系列習慣跳線。



以上就是室外光纜交接箱的作用及使用方法，在通信行業中是必不可少的，使用過程中我們要注意它的使用方法，要運用恰當，使用規范。
