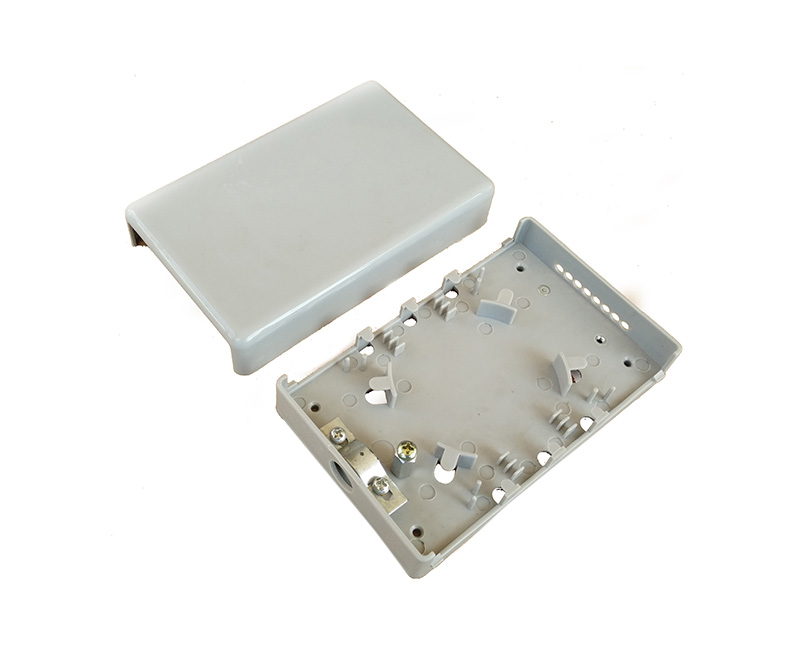

法蘭式光纜終端盒是通信設備中的一類，常見的法蘭聯接是管道施工的主要聯接方法。接下來一起了解一下法蘭式光纜終端盒的使用與用途。



法蘭聯接便是把兩個管道、管件或器件，先各自固定在一個法蘭盤上，兩個法蘭盤之間，加上法蘭墊，用螺栓緊固在一同，完成了聯接。有的管件和器件現已自帶法蘭盤，也是歸于法蘭聯接。



法蘭分螺紋聯接（絲接）法蘭和焊接法蘭。低壓小直徑有絲接法蘭，高壓和低壓大直徑都是運用焊接法蘭，不一樣壓力的法蘭盤的厚度和聯接螺栓直徑和數量是不一樣的。



依據壓力的不一樣等級，法蘭墊也有不一樣資料，從低壓石棉墊、高壓石棉墊到金屬墊都有。



法蘭式光纜終端盒接運用便當，能夠接受較大的壓力。



在工業管道中，法蘭聯接的運用十分廣泛。在家庭內，管道直徑小，并且是低壓，看不見法蘭聯接。如果在一個鍋爐房或許出產現場，處處都是法蘭聯接的管道和器件。



法蘭式光纜終端盒又名法蘭盤或突緣。使管子與管子彼此聯接的零件。聯接于管端。法蘭上有孔穴，可穿螺栓，使兩法蘭緊連。法蘭間用襯墊密封。



法蘭管件指帶有法蘭(突緣或接盤)的管件。它可由澆鑄而成，也可由螺紋聯接或焊接構成。



法蘭聯接由一對法蘭、一個墊片及若干個螺栓螺母構成。墊片放在兩法蘭密封面之間，擰緊螺母后，墊片表面上的比壓到達必定數值后發生變形，并填滿密封面上高低不平處，使聯接緊密不漏。



法蘭聯接是一種可拆聯接。按所聯接的部件可分為容器法蘭及管法蘭。按計劃型式分，有全體法蘭、活套法蘭和螺紋法蘭。多見的全體法蘭有平焊法蘭及對焊法蘭。平焊法蘭的剛性較差，適用于壓力p≤4MPa的場合；對焊法蘭又稱高頸法蘭，剛性較大，適用于壓力溫度較高的場合。



法蘭密封面的型式有三種：平面型密封面，適用于壓力不高、介質無毒的場合；高低密封面，適用于壓力稍高的場合；榫槽密封面，適用于易燃、易爆、有毒介質及壓力較高的場合。



墊片是一種能發生塑性變形、并具有必定強度的資料制成的圓環。大多數墊片是從非金屬板裁下來的，或由專業工廠按規矩規范制作，其資料為石棉橡膠板、石棉板、聚乙烯板等；也有用薄金屬板(白鐵皮、不銹鋼)將石棉等非金屬資料包裹起來制成的金屬包墊片；還有一種用薄鋼帶與石棉帶一同繞制而成的環繞式墊片。



一般橡膠墊片適用于溫度低于120℃的場合；石棉橡膠墊片適用于對水蒸氣溫度低于450℃，對油類溫度低于350℃，壓力低于5MPa的場合，對于一般的腐蝕性介質，最常用的是耐酸石棉板。在高壓設備及管道中，選用銅、鋁、10號鋼、不銹鋼制成的透鏡型或別的形狀的金屬墊片。高壓墊片與密封面的觸摸寬度十分窄(線觸摸)，密封面與墊片的加工光潔度較高。



法蘭式光纜終端盒光纜通過橋架或地板下布放到機架，把光纜熔接到終端盒或熔纖盤中，到設備之間用尾纖做跳纖，拿法蘭盤聯接。
